Equipamento Introdução

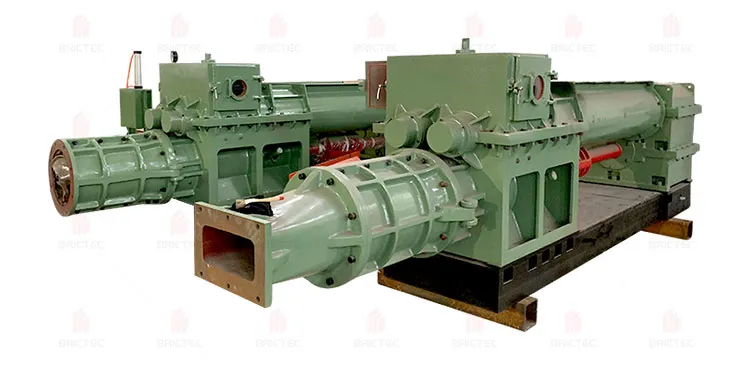

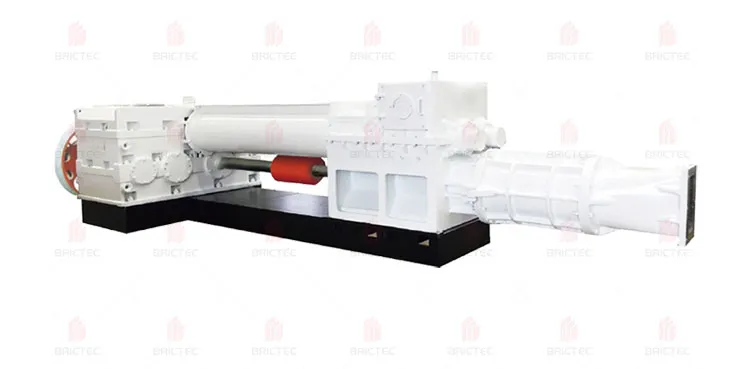

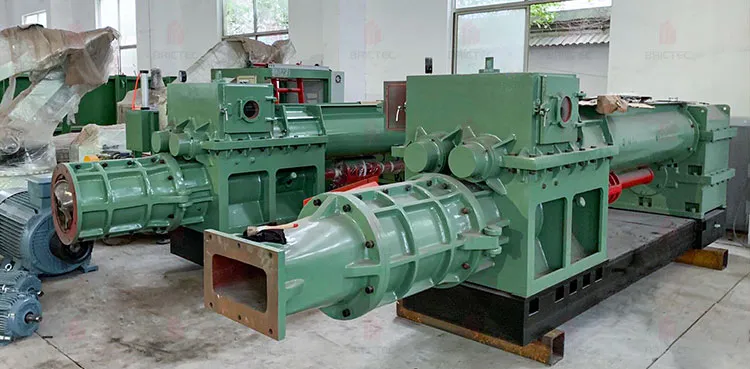

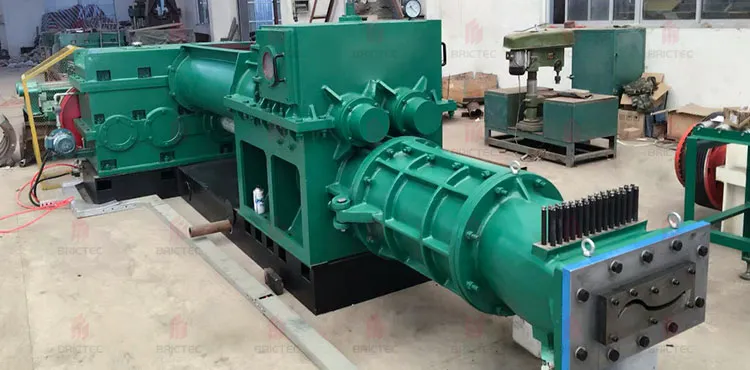

O A extrusora compacta é uma máquina de tijolo a vácuo de um estágio projetada para pequenas e médias fábricas de tijolos a argila.Elimina a secção de mistura superior convencional e é rigidamente atornilhada à boca do misturador/extrusor a montante, criando uma estrutura de uma peça que encurta muito o comprimento total e reduz os requisitos de altura do edifício.
Aplicação na fábrica de tijolos de argila:
Utilizado para extrudir a vácuo barro pré-tratado, xisto ou misturas de carvão-gangue em blocos de tijolo úmido em uma passagem, pronto para corte, empilhamento, secagem e cozimento a jusante.
| Modelo |
Diâmetro da auge ((mm) |
Pressão máxima de extrusão (Mpa) |
Capacidade ((t/h) |
Dimensão global (mm) |
Peso ((t) |
Potência ((kW) |
| VP40/35 |
φ400/350 |
3.0 |
4 a 13 |
6000 x 2800 x 1500 |
8 |
45 a 55 |
| VP40/40 |
φ400 |
3.0 |
4 a 15 |
6500 x 2800 x 1500 |
9 |
55 a 75 |
| VP45/35 |
φ450/350 |
3.0 |
4 a 18 |
7000 x 3000 x 1500 |
10 |
55 a 75 |
| VP45/40 |
φ450/400 |
3.0 |
6 a 25 |
7000 x 3000 x 1800 |
12 |
75 a 90 |
| VP45/45 |
15 a 30 |
3.0 |
10 a 30 |
7000 x 3000 x 1800 |
14 |
90 a 110 |
Função:
• Desgaseamento a vácuo: obtém -0,08 MPa de vácuo para remover o ar, aumentando a densidade em branco;
• Extrusão contínua: o acoplamento directo com o misturador a montante garante uma produção constante e ininterrupta;
• Economia de espaço: o comprimento total da máquina é ~ 30% mais curto do que os extrusores tradicionais de dois estágios, ideal para adaptações ou instalações de altura limitada.
Vantagens da extrusão:
• A boca de uma peça elimina a fuga de lama, aumentando a taxa de formação para > 98%;
• A câmara de vácuo compacta reduz o consumo de energia em ~ 15%;
• Cabeça de matriz de mudança rápida permite a mudança de molde em 30 min;
• Função de baixo ruído ≤ 75 dB (A).
Principais especificações:
• Pressão de extrusão: 2,03,5 MPa
• Nível de vácuo: -0,08 MPa
• Capacidade: 8.000 a 12.000 tijolos normais/h
• Potência instalada: 4575 kW
• Tipos de tijolos: sólidos, perfurados e ocos
• Dimensões: aproximadamente 4,5 m × 1,6 m × 1,8 m
Esta máquina de tijolos de extrusão compacta é mais adequada para os seguintes dois tipos de escala de fábricas de tijolos de argila:
1. Pequenas e médias fábricas de tijolos (3 000 a 20 000 t de tijolos acabados por ano, operando em um ou dois turnos).
2. Projetos de modernização com altura ou comprimento de edifício limitados, ou projetos de emergência/de curto prazo que exijam uma implantação rápida num espaço compacto.
