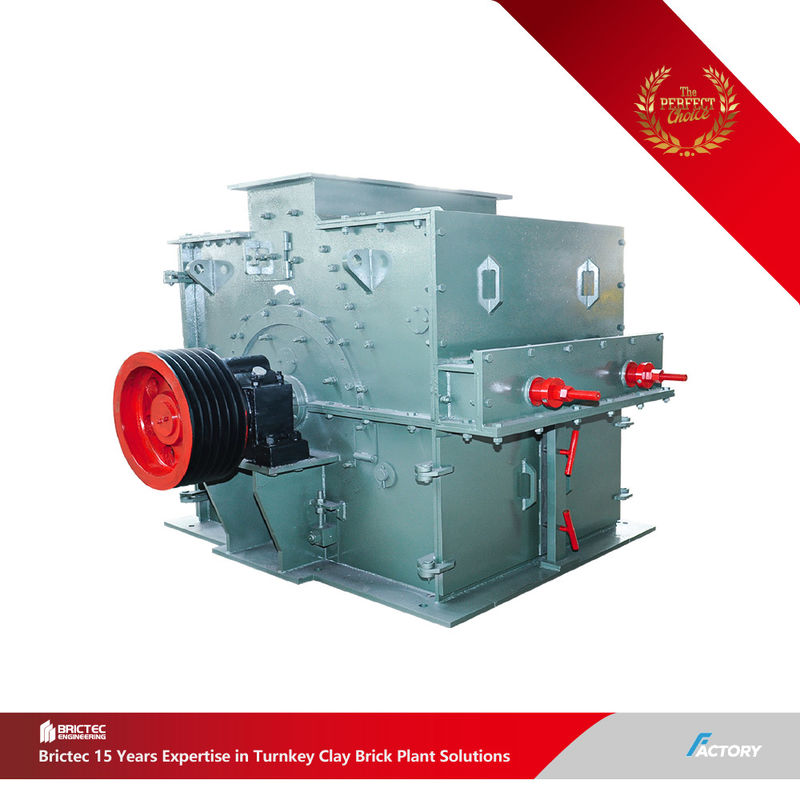

Britador de Martelo Automático para Matérias-Primas de Tijolos de Argila com Economia de Energia e Certificação ISO

Introdução ao equipamento:

Uma trituradora de martelo é um equipamento de trituração de materiais que quebra materiais através do impacto, disponível em dois tipos: de rotor único e de rotor duplo.Tritura directamente materiais com uma dimensão máxima de partículas de 600-1800 mm a 25 mm ou menos num único processo de trituração.

Aplicações:

Adequado para o esmagamento de materiais de dureza média em cimento, química, energia, metalurgia e outros sectores industriais, tais como calcário, escória, coque, carvão, etc., para operações de esmagamento médio e fino.

Tipos:

1Triturador de rotor único: Dividido ainda em tipos reversíveis e irreversíveis.

2Triturador de duplo rotor: Dispõe de dois rotores para melhorar a eficiência de trituração.

3Modelos amplamente utilizados:Os trituradores de martelo de rotor único e os trituradores de martelo de anel são mais comumente aplicados devido à sua confiabilidade e adaptabilidade em vários cenários de trituração.

Parâmetros técnicos principais:

Princípio de funcionamento:

O triturador de martelo depende principalmente da energia de impacto para esmagar materiais.

1O motor impulsiona o rotor a girar a alta velocidade, enquanto os materiais entram uniformemente na câmara de trituração.

2Cabeças de martelo giratórias de alta velocidade impactam, cortam e rasgam os materiais para quebrá-los.

3A própria gravidade dos materiais força-os a partir das cabeças de martelo em rotação para as barras de defleção e tela dentro do quadro.

4Por baixo do rotor, uma placa de tela é instalada. Partículas menores que os buracos da tela caem para descarga, enquanto materiais de grandes dimensões permanecem na placa de tela,a ser continuamente batidos e moídos pelos martelos até atingirem o tamanho exigido antes de passarem pela placa de proteção.

Componentes-chave da trituradora de martelo

1Quadro (abrigo da trituradora)
Composto pela parte inferior do corpo, a tampa superior traseira, a parede lateral esquerda e a parede lateral direita, conectados por parafusos.A parte inferior do corpo é soldada em aço estrutural de carbono, com suportes de rolamentos soldados de aço com elevado teor de manganês para o rotor.

2Sistema de transmissão
O motor conduz o eixo principal diretamente através de um acoplamento elástico. O eixo é suportado por rolamentos esféricos auto-alinhados em blocos de rolamentos em ambos os lados do quadro.

3Cabeças de martelo.
Os componentes primários de trituração, sua qualidade, forma e material determinam a produtividade da trituradora.Tipicamente fundido a partir de um composto de aço manganês de elevado cromo de vários elementos de qualidade superior, estendendo a vida útil várias vezes em comparação com os martelos normais.

Componentes-chave da trituradora de martelo

4Montura do rotor
A unidade de trabalho do núcleo, composta por um eixo principal, discos de martelo, pinos e martelos.Discos de ponta e bloqueadores impedem o movimento axial dos martelos e discos.

5. Revestimentos de impacto
Submetidos ao impacto do material e à abrasão durante a operação, estes revestimentos são fundidos a partir de aço com alto teor de manganês, apagados e reforçados para garantir uma resistência superior ao desgaste e ao impacto.

6. Placa de ecrã
Composto por um quadro de tela em forma de arco e placas de filtragem, posicionadas abaixo do rotor para separar os materiais triturados por tamanho.
